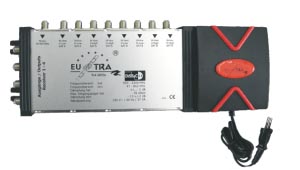

Zum Empfang von 8 Polarisationsebenen (hor. + vert. Low-Band + High-Band von 2 Satelliten) und der terrestrischen Signale für bis zu 4 Satelliten-Receiver. Hochleistungs-Schaltnetzteil integriert

Anzahl der Eingänge SAT: 8 / terrestrisch: 1 (passiv)
Anzahl der Receiver-Ausgänge 4 (F)
Anzahl Ausgänge Kaskade n.a.
Frequenzbereich (MHz) SAT: 950-2300 MHz / terr.: 47-862 MHz
Dämpfung Receiverausgang (SAT) +/- 2 dB 950 MHz: - 5 dB / 2300 MHz: + 1 dB
Dämpfung Receiverausgang (terr.) - 13 dB
Max. Eingangspegel SAT (dBµV) 95 dBµV
Max. Ausgangspegel SAT IMA3 (EN 50083-3) 96 dBµV
Max. Eingangspegel terrestrisch (dBµV) n.a.
Max. Ausgangspegel terrestrisch (dBµV) n.a.
Rückfluß-Dämpfung Eingänge SAT + terrestrisch: > 8 dB (typ. 10 dB)

Rückfluß-Dämpfung Ausgänge > 8 dB (typ. 10 dB)
Entkopplung (Isolation) SAT/SAT > 30 dB
Entkopplung (Isolation) SAT/terrestrisch > 35 dB
Schirmungsmaß
47-300 MHz 85 dB / 300-470 MHz 80 dB
470-1000 MHz 75 dB / >1000 MHz 55 dB
Max. Stromverbrauch vom Receiver (mA) 40 mA
Max. Eigenstromverbrauch intern (mA) 50 mA
Max. Fernspeisespannung (mA) 1000 mA (12V a V-Eingängen/18V an H-Eingängen)
Schaltspannung Selektion LNB/Polarität 14,5 - 15,5 V - DiSEqC 2.0
Selektion Highband (KHz) + Satellit 22 KHz +/- 4 KHz - DiSEqC 2.0
Stromversorgung LNB(s) durch Receiver nein
Integriertes Netzteil 18 V / 1200 mA
Temp. Bereich / Nutzung - 20...+ 60 ° C / trockene Innenräume
Abmessungen 300 x 105 x 51 mm
